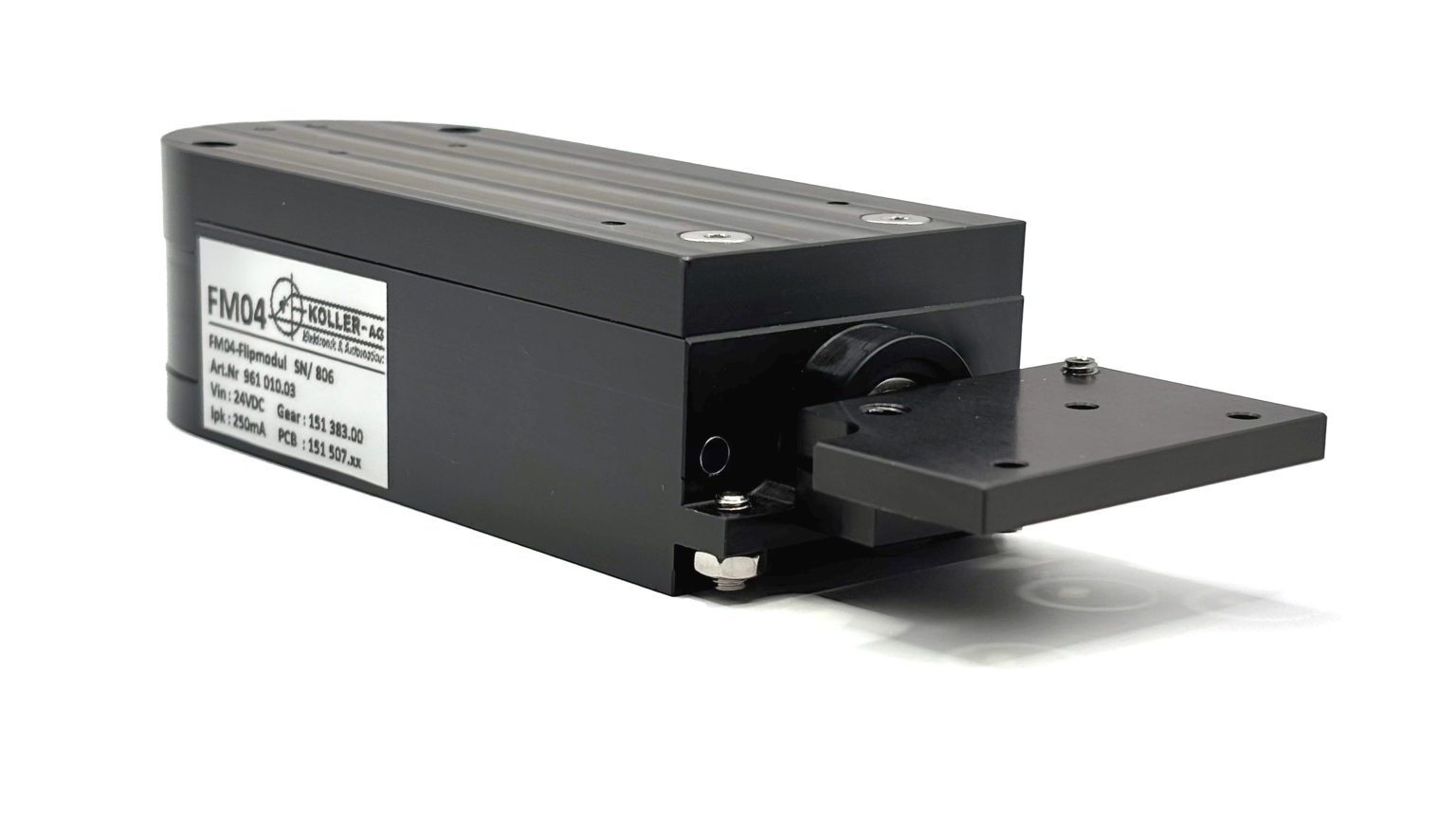

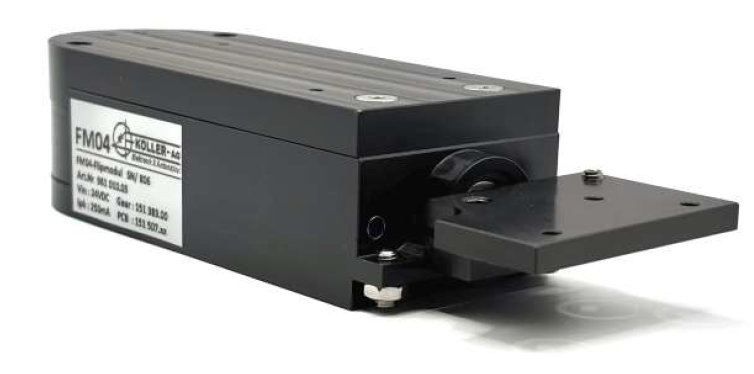

Flipmodul FM04



Das Flipmodul FM04 ist ein leichtes, elektrisch angetriebenes Schwenkmodul für Wafer-Greifer mit 180° Schwenkbewegung. Ein präzise einstellbarer Endanschlag sowie Soft- und Hardaufschlag in den Endpositionen sorgen für exaktes und schonendes Positionieren.



Das Modul wurde speziell für den Einsatz in der Halbleiter-Wafer-Produktion entwickelt und ist mit einem integrierten Microcontroller für verschiedene Schnittstellenapplikationen ausgestattet.


Über den mitgelieferten Montageadapter (WG-A) können unterschiedliche Wafer-Greifer und Endeffektoren problemlos angebracht werden. Standardisierte Schnittstellen ermöglichen den Signalaustausch mit Robotern, während Montagebohrungen die einfache Integration an SCARA-Robotern gewährleisten – ideal für das Handling von Wafern mit 150–300 mm Durchmesser. Optional lässt sich auf der Rückseite ein Triangulations-Laserscanner zur Wafer-Stapelerkennung integrieren. Anschluss und Signalweiterleitung sind bereits vorbereitet.


Versionen

  • #961 310.00 Fast-Gear
    • Drehmoment: 150 mN
    • Flipzeit: 1,8 Sekunden
    • Motor: 151 383.xx



  • #961 310.04 Slow-Gear
    • Drehmoment: 300 mN
    • Flipzeit: 3,6 Sekunden
    • Motor: 151 384.xx


Technische Daten

  • Betriebsspannung: 24 VDC ±10 %
  • Max. Stromaufnahme: 250 mA
  • Gehäuse: POM-schwarz
  • Lebensdauer: > 2 Mio. Zyklusbewegungen



Service und Reparaturen wie auch User-Applikationen werden bei uns im Werk ausgeführt.
