Linearmodul

LE22e

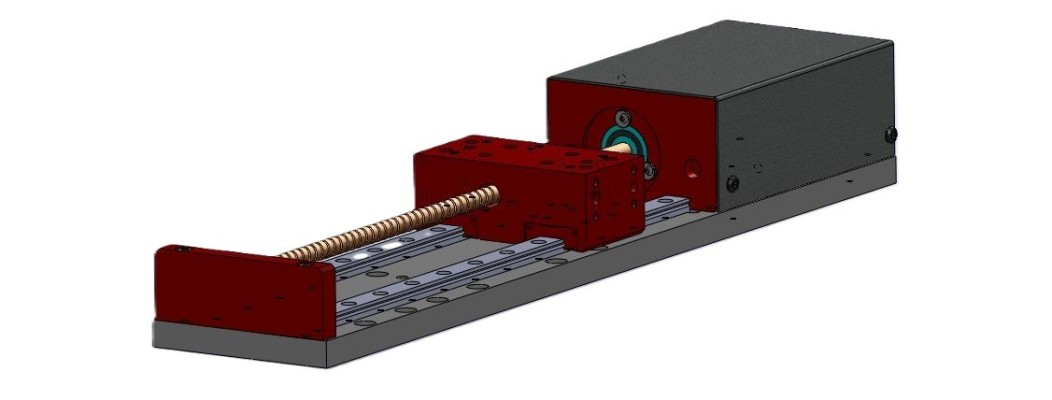

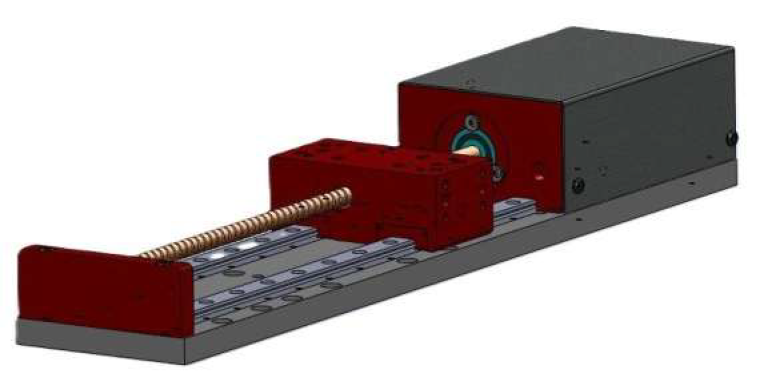

SM-Kompakt-Schlitteneinheit LE22e


Die kompakte Schlitteneinheit vereint einen integrierten Spindel-Schrittmotorantrieb mit einem leistungsstarken SM-Controller. Dank der robusten 2-fach-Schienenführung (Grösse 12) und des universellen Schlittens eignet sich das Modul für die Montage verschiedenster Zusatzmodule.


Wesentliche Merkmale

  • Kompakte Modulabmessungen: B 90 × H 45 mm
  • Grundplatte aus 10 mm Aluminium
  • Verfügbar in unterschiedlichen Hublängen und Antriebskonfigurationen
  • Hohe Stabilität und Vielseitigkeit


Schnittstellen

Das Modul ist mit modernen Kommunikationsmöglichkeiten ausgestattet:

  • USB-Schnittstelle (Typ Micro-B)
  • Netzwerkfähige RS485 Net-Bus-Schnittstelle
  • Einfache Parametrierung über Servo-Term (Windows)


Anschlussoptionen

  • M12-4P-Stecker: +24 V, 0 V, Net-A, Net-B
  • Alternative digitale Schnittstelle: M12-8P-m
  • USB-B-Micro


Technische Daten

  • Betriebsspannung: 24–30 VDC ±10 %

  • Max. Stromaufnahme: 3 A

  • Kommunikationsprotokoll: RS485-Net, S6-Frame12

  • Wiederholgenauigkeit: ±0,01 mm

  • Hub- und Geschwindigkeitswerte abhängig von der gewählten Konfiguration



Service und Reparaturen wie auch User-Applikationen werden bei uns im Werk ausgeführt.
