Linearmodul

LK19e

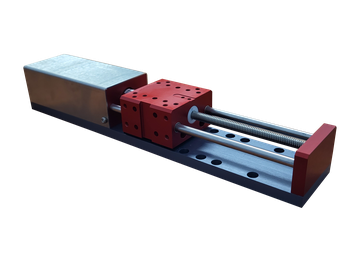

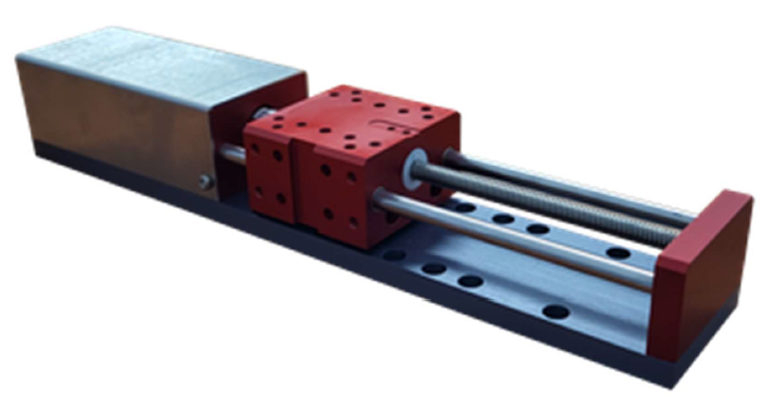

Linear-Kulisse LK19e


Die LK19e Linear-Kulisse ist eine kompakte Miniatur-Schlitteneinheit mit integriertem Spindel-Schrittmotorantrieb und SM-Controller. Dank der präzisen 2-fach-Gleitführung und des universellen Schlittens bietet sie eine flexible Basis zur Montage verschiedenster Zusatzmodule.


Wesentliche Merkmale

  • Kompakte Modulabmessungen: B 50 × H 25 mm
  • Grundplatte aus 8 mm Aluminium
  • Verschiedene Hublängen und Antriebskonfigurationen verfügbar
  • Präzise und zuverlässige Bewegungsführung


Schnittstellen

Das Modul ist mit modernen Kommunikations- und Steuerungsmöglichkeiten ausgestattet:

  • USB-Schnittstelle (Typ Micro-B)
  • Netzwerkfähige RS485 Net-Bus-Schnittstelle
  • Einfache Parametrierung über Servo-Term (Windows)


Anschlussoptionen

  • M12-4P-Stecker: +24 V, 0 V, Net-A, Net-B
  • Alternative digitale Schnittstelle: M12-8P-m
  • USB-B-Micro



Technische Daten

  • Betriebsspannung: 24–30 VDC ±10 %
  • Max. Stromaufnahme: 3 A
  • Kommunikationsprotokoll: RS485-Net, S6-Frame12
  • Wiederholgenauigkeit: ±0,01 mm
  • Hub und Geschwindigkeit abhängig von der gewählten Konfiguration



Service und Reparaturen wie auch User-Applikationen werden bei uns im Werk ausgeführt.
